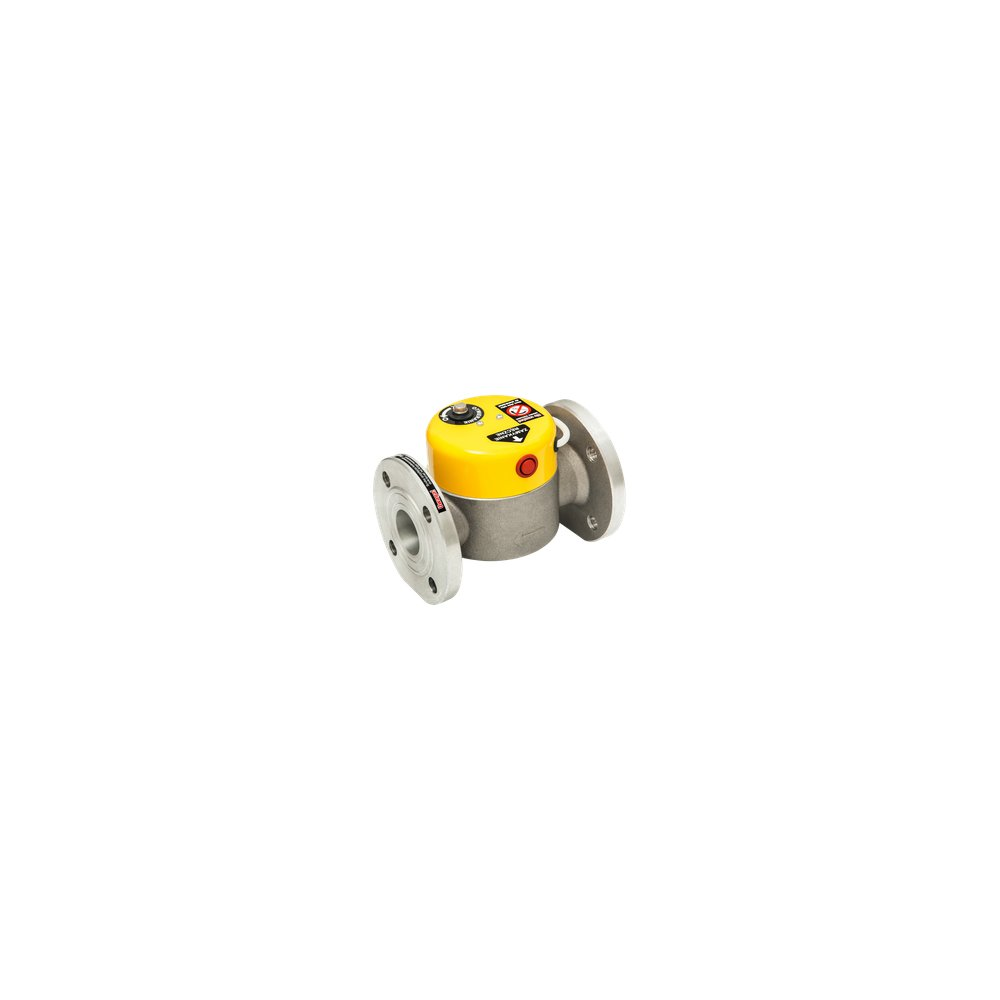

Gaz ziemny/propan-butan, zawór elektromagnetyczny klapowy kołnierzowy, wersja [WEx], przyłącze DN50, korpus DN50, ciśnienie nominalne 0,5MPa, Ex

MAG-3 są elementem wykonawczym Aktywnego Systemu Bezpieczeństwa Instalacji Gazowej GX automatycznie odcinającego dopływ gazu i eliminującego zagrożenia wybuchem gazu ziemnego lub propanu-butanu w pomieszczeniach. Wersje MAG-3 BIO są przeznaczone do pracy z biogazami pochodzenia wysypiskowego lub z oczyszczalni ścieków.

Obszar zastosowań w systemach zabezpieczających instalacje gazowe: w kotłowniach gazowych, budynkach użyteczności publicznej itp.; zewnętrzne punkty redukcyjno-pomiarowe gazu (ciśnienie robocze do 0,5 MPa); układy kogeneracyjne w oczyszczalniach ścieków lub na wysypiskach śmieci (modele MAG-3 BIO). Cechy użytkowe zarówno w pozycji otwartej jak i zamkniętej nie wymagają zasilania – są energooszczędne (impuls elektryczny 12V~ o czasie trwania < 1s potrzebny jest jedynie do zamknięcia zaworu); niewrażliwe na zanik napięcia zasilającego system – jego brak czy chwilowe zaniki nie powodują zmian w przepływie gazu przez zawór; odporny na wszelkie zakłócenia mogące w stanie zamkniętym spowodować jego przypadkowe otwarcie (tylko świadome działanie osób nadzoru); bardzo małe pole manewrowe wymagane do obsługi oraz mała siła potrzebna do otwarcia zaworu; prosta, tania, niezawodna i lekka konstrukcja; duża żywotność; możliwość stosowania w strefach zagrożonych wybuchem zgodnie z wymogami Dyrektywy ATEX. Schemat blokowy

Średnica zaworu DN50 Ciśnienie nominalne 0,5 MPa Przyłącze Kołnierzowe Średnica przyłącza DN40 Kierunek przepływu gazu kierunek zgodny ze strzałką na korpusie Otwarcie / Zamknięcie zaworu otwieranie wyłącznie ręczne; zamknięcie impulsem elektrycznym (12V~) lub przyciskiem na korpusie Standardowe wyposażenie klucz otwierający, dwa przeciwkołnierze stalowe, uszczelki, komplet śrub, podkładek i nakrętek Odporność na biogaz --- Możliwość pracy w strefie EX --- Wymiary 230 x 183 x 165 mm
