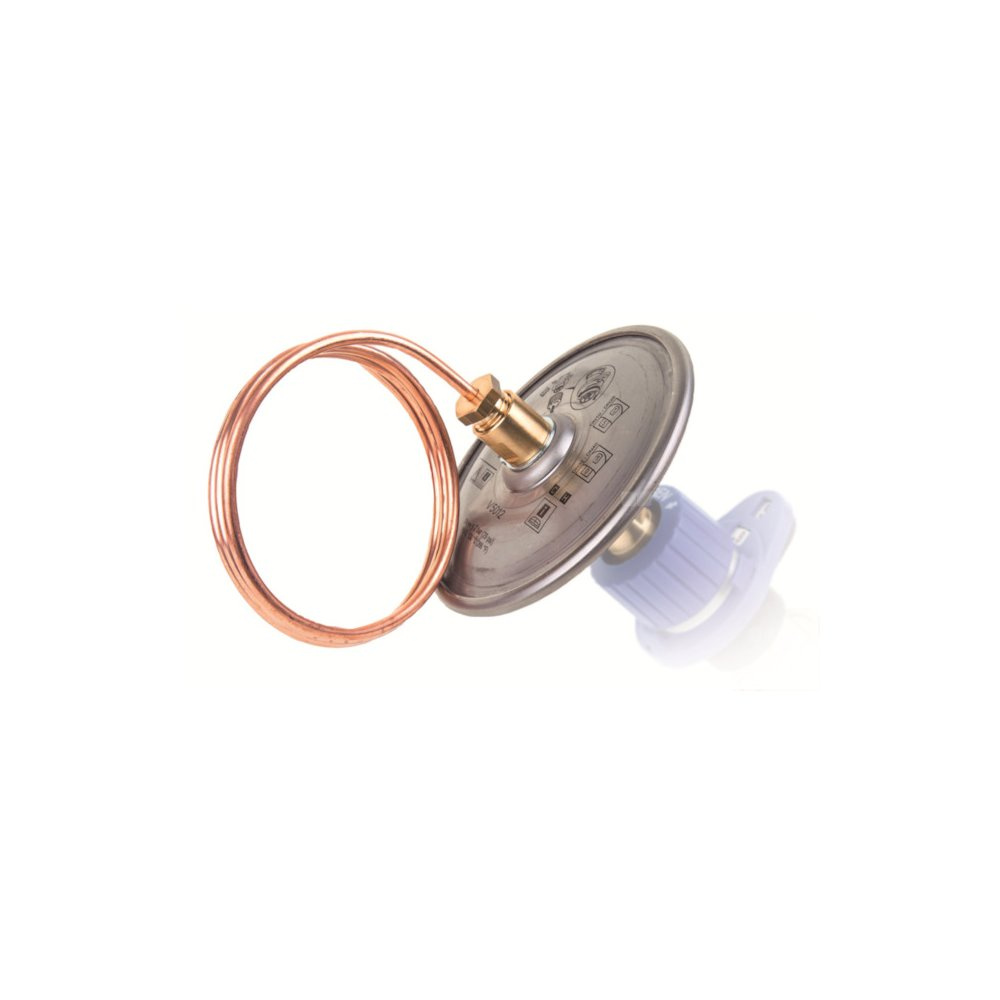

Regulator ciśnienia różnicowego Kombi-DP, 0.1-0.3 bar
Membrana Kombi-DP montowana jest na zaworze Kombi-3- plus NIEBIESKI lub Kombi-2-plus na powrocie i podłączona do Kombi-3-plus CZERWONEGO na zasilaniu za pomocą rurki impulsowej. Regulator stosowany jest w systemach ze zmiennymi przepływami, np. w systemach grzewczych 2-rurowych lub systemach z wymiennikami, i ma za zadanie utrzymywanie stałej ustalonej różnicy ciśnienia różnicowego niezależnie od zmieniających się oporów hydraulicznych w instalacji. Membrana Kombi-DP może być zamontowana na zaworze Kombi w dowolnym czasie nawet podczas działania instalacji. Do zamontowania membrany Kombi-DP działanie instalacji nie wymaga odwadniania instalacji.
WŁAŚCIWOŚCI
• Wymiana bez przerywania pracy instalacji
• Możliwe dwa zakresy nastaw: 10...30 kPa (po zastosowaniu sprężyny 5...25 kPa) lub 30...60 kPa
• Trwała obudowa ze stali nierdzewnej
• Może współpracować z Kombi-3-plus NIEBIESKIM DN10...DN40 i Kombi-2-plus DN15...DN40
ZASADA DZIAŁANIA
Zespół membrany Kombi DP jest instalowany na zaworze regulacyjnym montowanym na powrocie tj.V5010 Kombi-3-plus NIEBIESKI i połączony miedzianą rurką impulsową o średnicy 4 x 1 mm z zaworem na zasilaniu tj. V5000 Kombi-3-plus CZERWONY lub Kombi-2B przy użyciu adaptera VS5001A005 (patrz 'Akcesoria'). Ciśnienie od zaworu na zasilaniu poprzez rurkę impulsową działa na górną powierzchnię membrany natomiast ciśnienie od strony instalacji poprzez zawór regulacyjny na powrocie działa na dolną powierzchnię membrany. Kiedy ciśnienie zasilania wzrasta, membrana w regulatorze przemieszcza popychacz, a wkład zaworu dławi przepływ. Gdy ciśnienie zasilania maleje, membrana regulatora zostaje wypchana w górę na skutek większego ciśnienia od strony powrotnej. Przemieszczenie się popychacza i wkładu spowoduje zwiększenie przepływu. W zależności od potrzeb wymagana wartość ciśnienia różnicowego może być wybrana z dwóch zakresów regulacji: 0,1…0,3 lub 0,3…0,6 bar.
Marka
Kod IK
Symbol
V5012C0103
Seria
Rodzaj towaru
Armatura regulacyjna
Długość towaru w centymetrachWięcej
Długość towaru w centymetrach
10.4
Wysokość towaru w centymetrachWięcej
Wysokość towaru w centymetrach
13.2
Szerokość towaru w centymetrachWięcej
Szerokość towaru w centymetrach
10.4
Strona www producenta
www.honeywell.com.pl
