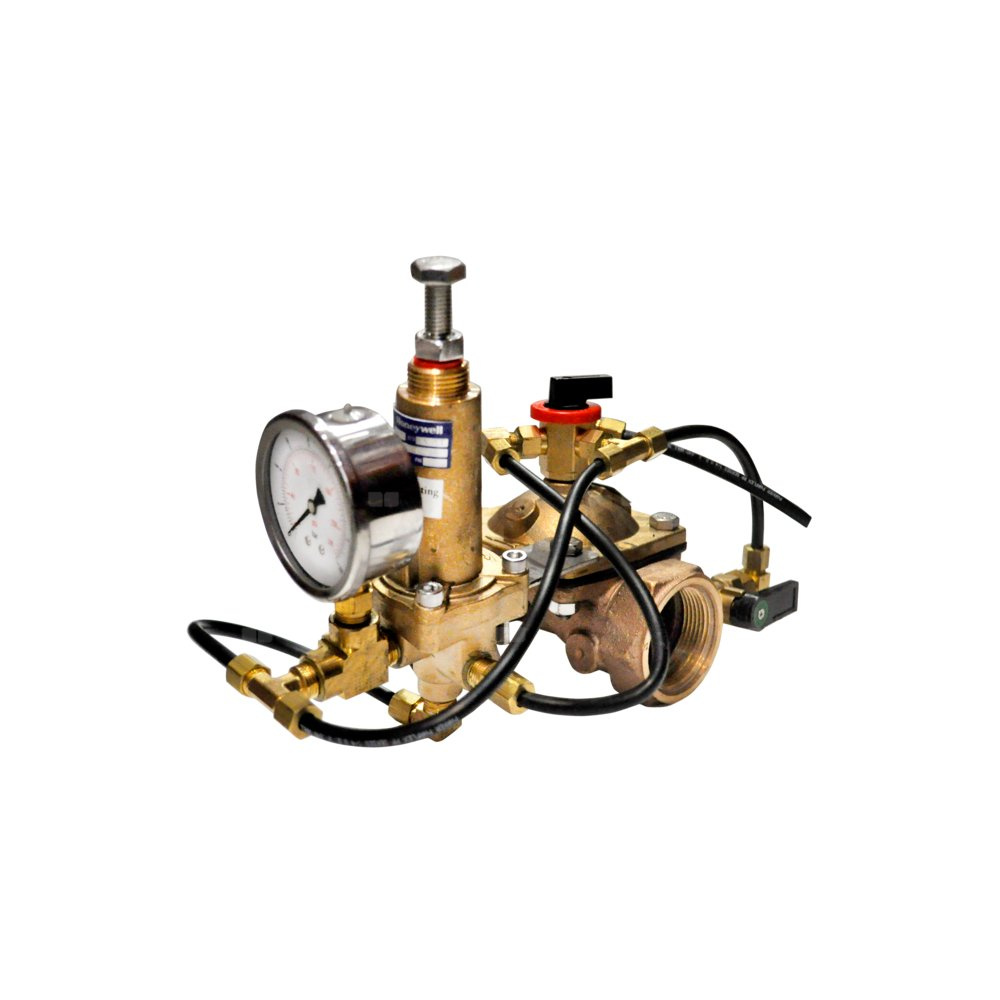

Zawór pierwszeństwa DH300/DH100, przyłącze gwintowane, 1"
Zawory pierwszeństwa DH300/DH100 kontrolują ciśnienie na wlocie do instalacji. Mogą być one stosowane wszędzie tam, gdzie istnieje potrzeba utrzymywanie ciśnienia wejściowego na odpowiednim, ustalonym poziomie. Zawór pozostaje zamknięty do czasu, kiedy ciśnienie na wejściu osiągnie ustaloną wartość, w tym momencie następuje jego otwarcie i jednoczesna redukcja ciśnienia wejściowego. Dzięki zwartej budowie szczególnie nadają się do montowania w miejscach ograniczonej przestrzeni. Mogą być stosowane w sieciach i instalacjach sanitarnych i przemysłowych.
CERTYFIKATY
PZH
WŁAŚCIWOŚCI
• Wysoka dokładność regulacji przy zmiennych ciśnieniach wlotowych i małych przepływach
• Duże przepływy
• Mały ciężar
• Wbudowany układ regulacyjny z zaworami kulowymi
• Wymienny wkład zaworu
• Wszystkie materiały posiadają dopuszczenia na wodę pitną
ZASADA DZIAŁANIA
Przy braku ciśnienia zawór jest zamknięty. Po otwarciu zasilania, woda płynie do sekcji wlotowej i wzrastające ciśnienie otwiera zawór, a woda może przepłynąć do części wylotowej. Dzięki precyzyjnemu zaworowi pilotowemu na wlocie zwiększa się ciśnienie w komorze ponad przeponą. Poddana wpływowi ciśnienia wlotowego powierzchnia przepony jest większa od powierzchni grzyba zaworu, który jest pod wpływem tego samego ciśnienia powoduje zamknięcie zaworu. Jeżeli ciśnienie na wejściu osiągnie wartość ciśnienia ustawionego na zaworze pilotowym, zawór pilotowy otworzy połączenie pomiędzy komorą membrany a wylotem. Ciśnienie w komorze przepony spadnie i zawór się otworzy. Jeżeli ciśnienie na wejściu spadnie poniżej ustawionego poziomu otwarcia, zawór pilotowy się zamknie, a rosnące ciśnienie w komorze zamknie zawór.
MONTAŻ
Warunki montażu
• Zamontować zawory odcinające
• Przed zaworem zainstalować filtr skośny:
– zabezpieczający przed większymi zanieczyszczeniami
– zachować właściwy kierunek przepływu (wskazany na korpusie)
• Miejsce montażu powinno być zabezpieczone przed mrozem oraz łatwo dostępne, aby zapewnić łatwość odczytu z manometrów ułatwić serwis i czyszczenie
• Zapewnić prosty odcinek rury przed regulatorem, co najmniej o długości 3 średnic oraz za regulatorem, co najmniej o długości 5 średnic nominalnych zaworu (zgodnie z normą PN-EN 806-2)
• Zawór wymaga regularnego serwisu zgodnie z normą PN-EN 806-5
• Czynności sprawdzające prawidłowość działania zaworu mogą być przeprowadzone tylko na pracującej instalacji
Marka
Kod IK
Symbol
DH300/DH100-1A
Rodzaj towaru
Armatura regulacyjna
Długość towaru w centymetrachWięcej
Długość towaru w centymetrach
33
Wysokość towaru w centymetrachWięcej
Wysokość towaru w centymetrach
24.8
Szerokość towaru w centymetrachWięcej
Szerokość towaru w centymetrach
28.8
Strona www producenta
www.honeywell.com.pl
