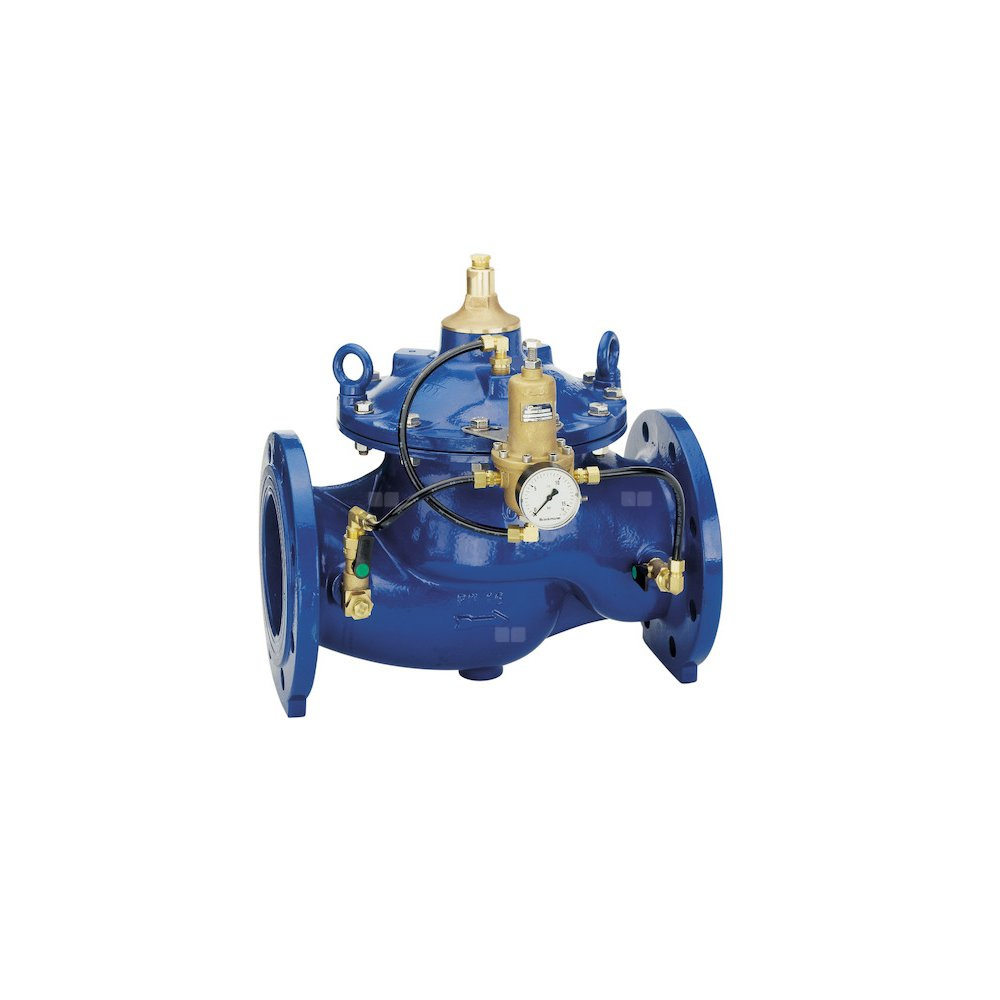

Zawór pierwszeństwa DH300, DN100
Zawory pierwszeństwa DH300 sterują przepływem przez zawór w zależności od ciśnienia wejściowego; stosowane są wszędzie tam, gdzie nie można przekroczyć określonego ciśnienia wejściowego ograniczając ciśnienie w sieci zasilającej lub w zasilaniu wspólnym dwóch różnych instalacji tj. wody socjalnej i hydrantowej. Dzięki zwartej budowie szczególnie nadają się do montowania w miejscach o ograniczonej przestrzeni. Zawory można stosować zarówno w instalacjach wodociągowych, jak i przemysłowych w zależności od wymagań technicznych.
CERTYFIKATY
DVGW
WRAS (do temp. 23 °C)
PZH
WŁAŚCIWOŚCI
• Wysoka dokładność regulacji przy zmiennych ciśnieniach wlotowych i małych przepływach
• Duże przepływy
• Powierzchnie zewnętrzne i wewnętrzne korpusu powlekane proszkiem toksykologicznie bezpiecznym
• Wbudowany układ regulacyjny z zaworami kulowymi
• Wbudowany filtr do wody
• Działanie zaworu nie wymaga energii zewnętrznej
• Wykonanie zgodne z normą BSEN 1567
• Wszystkie materiały posiadają dopuszczenia na wodę pitną
ZASADA DZIAŁANIA
Przy braku ciśnienia zawór jest zamknięty. Po otwarciu zasilania, woda płynie do sekcji wlotowej i wzrastające ciśnienie otwiera zawór, a woda może przepłynąć do części wylotowej. Dzięki precyzyjnemu zaworowi pilotowemu na wlocie zwiększa się ciśnienie w komorze ponad przeponą. Poddana wpływowi ciśnienia wlotowego powierzchnia przepony jest większa od powierzchni grzyba zaworu, który jest pod wpływem tego samego ciśnienia powoduje zamknięcie zaworu. Jeżeli ciśnienie na wejściu osiągnie wartość ciśnienia ustawionego na zaworze pilotowym, zawór pilotowy otworzy połączenie pomiędzy komorą membrany a wylotem. Ciśnienie w komorze przepony spadnie i zawór się otworzy. Jeżeli ciśnienie na wejściu spadnie poniżej ustawionego poziomu otwarcia, zawór pilotowy się zamknie, a rosnące ciśnienie w komorze zamknie zawór.
MONTAŻ
Warunki montażu
• Zamontować zawory odcinające
• Przed zaworem zainstalować filtr skośny:
– zabezpieczający przed większymi zanieczyszczeniami
– zachować właściwy kierunek przepływu (wskazany na korpusie)
• Miejsce montażu powinno być zabezpieczone przed mrozem oraz łatwo dostępne, aby
– zapewnić łatwość odczytu z manometrów
– ułatwić serwis i czyszczenie
• Zapewnić prosty odcinek rury przed regulatorem, co najmniej o długości 3 średnic oraz za regulatorem, co najmniej o długości 5 średnic nominalnych zaworu (zgodnie z normą PN-EN 806-2)
• Opcjonalnie zainstalować zawór bezpieczeństwa SV300
• Zawór wymaga regularnego serwisu zgodnie z normą PN-EN 806-5
• Czynności sprawdzające prawidłowość działania zaworu mogą być przeprowadzone tylko na pracującej instalacji
Marka
Kod IK
Symbol
DH300-100A
Rodzaj towaru
Armatura regulacyjna
Długość towaru w centymetrachWięcej
Długość towaru w centymetrach
35
Wysokość towaru w centymetrachWięcej
Wysokość towaru w centymetrach
11
Szerokość towaru w centymetrachWięcej
Szerokość towaru w centymetrach
35
Strona www producenta
www.honeywell.com.pl
