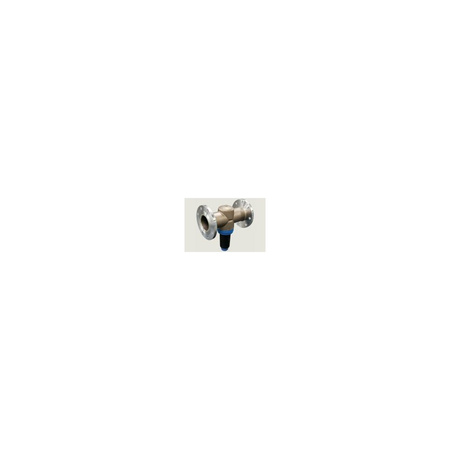

Reduktor ciśnienia 6247, 4,6-10 bar, 4 DN100

Zastosowanie:

Reduktor ciśnienia typu 6247 z przyłączami kołnierzowymi jest stosowany do redukcji ciśnienia mediów wg. niżej podanego wykazu. Stosowany jest głównie w przemysłowych instalacjach zaopatrzenia w wodę tam, gdzie istotna jest regulacja ciśnienia przy określonym przepływie. Wielkość reduktora ciśnienia należy dobierać w zależności od przewidywanego maksymalnego przepływu stosownie do załączonych charakterystyk.

Obsługa:

Aby nastawić ciśnienie wyjściowe należy zdjąć pokrywę w górze kołpaka wkładu reduktora ciśnienia. Kręcąc kluczem płaskim 19 mm obracając śrubę w kierunku (-) obniżamy, a w (+) podnosimy nastawę ciśnienia wyjściowego. Nastawa fabryczna wynosi 4 bar. W warunkach normalnej pracy zawór redukcyjny nie wymaga obsługi, jednakże zaleca się wykonanie raz w roku przeglądu i wyczyszczenie wewnętrznego filtra siatko-
wego oraz elementy wykonawcze reduktora ciśnienia - może to być konieczne z uwagi na jakość wody w miejscu montażu. W tym celu należy zamknąć zawory odcinające przed i za reduktorem. Zdemontować wkład reduktora ciśnienia i używając zimnej wody wymyć elementy wewnętrzne,a zwłaszcza siatkę ochronną wkładu. Zamontować wkład reduktora do korpusu zwracając uwagę na poprawne ułożenie filtra siatkowego.

Montaż:

Przed montażem należy instalację przepłukać. Reduktor ciśnienia zamontować zgodnie z kierunkiem przepływu (patrz strzałka na obudowie)
unikając naprężeń rurociągu na korpus.

Wykonanie:

Reduktor ciśnienia wyjściowego z przyłączami kołnierzowymi, wykonany jest jako model z odciążonym zaworem jednogniazdowym i umieszczonym osiowo wkładem z sitka ze stali nierdzewnej 1.4305 (oczka siatki o średnicy 0.6 mm). Wkładkę redukującą ciśnienie można wymienić bez demontażu armatury. Korpus odlany jest z czerwonego mosiądzu Rg5, nakrętka łącząca wykonana jest z mosiądzu CuZn40Pb2, części wewnętrzne z materiału odpornego na wypłukiwany z rur cynk. Elementy uszczelniające wykonane są z tworzywa sztucznego o elastyczności gumy, odpornego na działanie wysokiej temperatury i starzenie. Membrana jest wzmacniana włóknem poliamidowym. Nakrętka regulacyjna wykonana jest z tworzywa sztucznego wzmocnionego włóknem szklanym.
