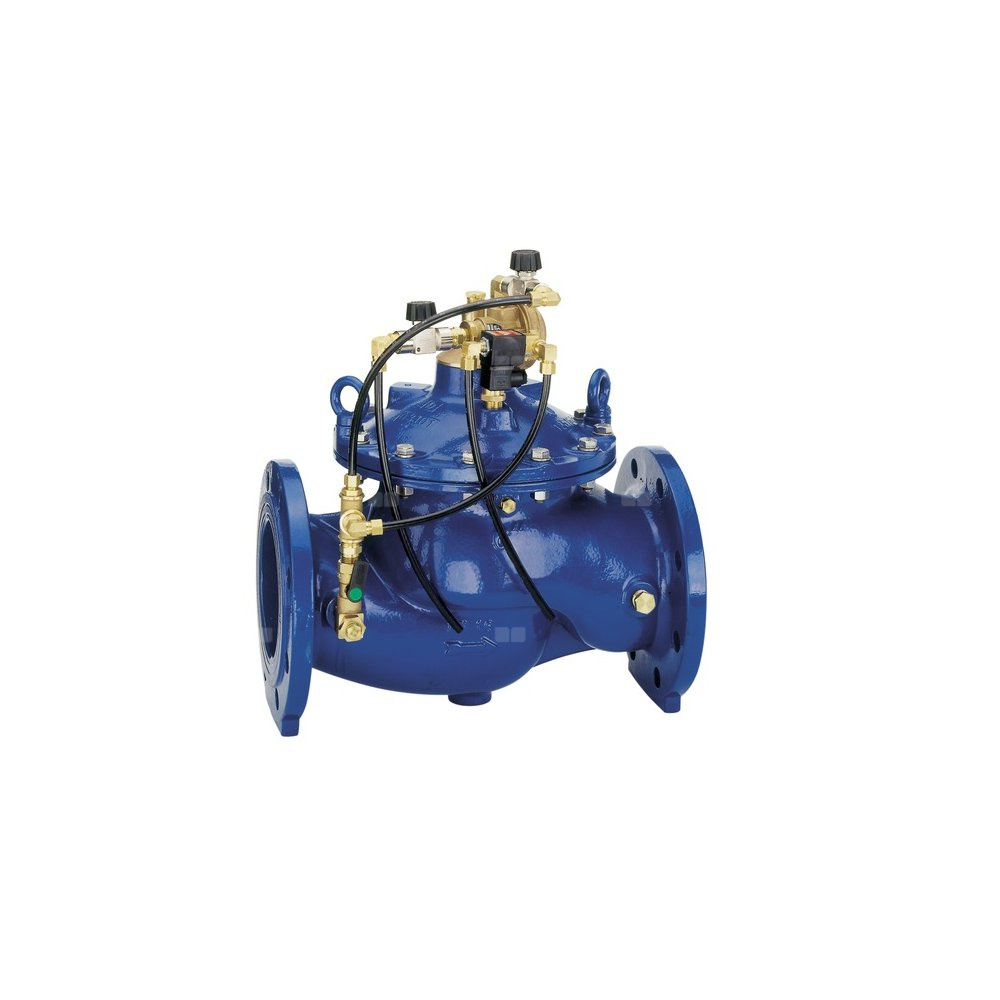

Zawór elektromagnetyczny, PN 16, pilot zaworu 24V, DN 65, normalnie zamknięty
Zawory elektromagnetyczne MV 300 są głównie stosowane jako zawory odcinające. Zawory te są sterowane przez wbudowany zawór elektromagnetyczny. Ich zwarta budowa powoduje, że szczególnie nadają się do montowania w miejscach o ograniczonej przestrzeni, np. kanałach. Są przeznaczone do wszystkich typów instalacji.
CERTYFIKATY
DVGW
WRAS (do 23 °C)
PZH
WŁAŚCIWOŚCI
• Wysoka precyzja sterowania przy zmiennych ciśnieniach wlotowych i niskich przepływach
• Duży przepływ
• Wysoka dokładność regulacji
• Powierzchnie zewnętrzne i wewnętrzne korpusu powlekane proszkiem toksykologicznie bezpiecznym
• Wbudowany układ regulacyjny z zaworami kulowymi
• Wbudowany filtr do wody
• Wykonanie zgodne z normą BSEN 1567
• Wszystkie materiały posiadają dopuszczenia na wodę pitną
ZASADA DZIAŁANIA
Przy braku ciśnienia zawór jest zamknięty. Po otwarciu dopływu wody do zaworu, wzrastające ciśnienie podnosi grzyb i otwiera zawór– woda przepływa do części wylotowej. Jeśli pilotowy zawór elektromagnetyczny jest zamknięty (przy braku napięcia w wersji NZ), woda z części wlotowej dostaje się do komory nad przeponą. Poddana wpływowi ciśnienia wlotowego powierzchnia przepony jest większa od powierzchni grzyba zaworu w związku, z czym siła działająca na przeponę jest większa od siły działającej na grzyb – zawór zamyka się. Po podaniu napięcia na cewkę, zawór pilotowy otwiera się , a woda z przestrzeni nad przeponą wypływa na zewnątrz. Ciśnienie w komorze spada i grzyb podnosi się, otwierając zawór.
MONTAŻ
Warunki montażu
• Zamontować zawory odcinające
• Przed zaworem zainstalować filtr skośny:
– zabezpieczający przed większymi zanieczyszczeniami
– zachować właściwy kierunek przepływu (wskazany na korpusie)
• Miejsce montażu powinno być zabezpieczone przed mrozem oraz łatwo dostępne, aby zapewnić łatwość odczytu z manometrów, ułatwić serwis i czyszczenie
• Zapewnić prosty odcinek rury przed zaworem, co najmniej o długości 3 średnic oraz za zaworem, co najmniej o długości 5 średnic nominalnych zaworu (zgodnie z normą PN-EN 806-2)
• Opcjonalnie zainstalować zawór bezpieczeństwa SV300
• Zawór wymaga regularnego serwisu zgodnie z normą PN-EN 806-5
• Czynności sprawdzające prawidłowość działania zaworu mogą być przeprowadzane tylko na pracującej instalacji
Marka
Kod IK
Symbol
MV300-65B
Rodzaj towaru
Sterowanie systemami grzewczymi
Długość towaru w centymetrachWięcej
Długość towaru w centymetrach
9.8
Wysokość towaru w centymetrachWięcej
Wysokość towaru w centymetrach
7
Szerokość towaru w centymetrachWięcej
Szerokość towaru w centymetrach
7
Strona www producenta
www.honeywell.com.pl
