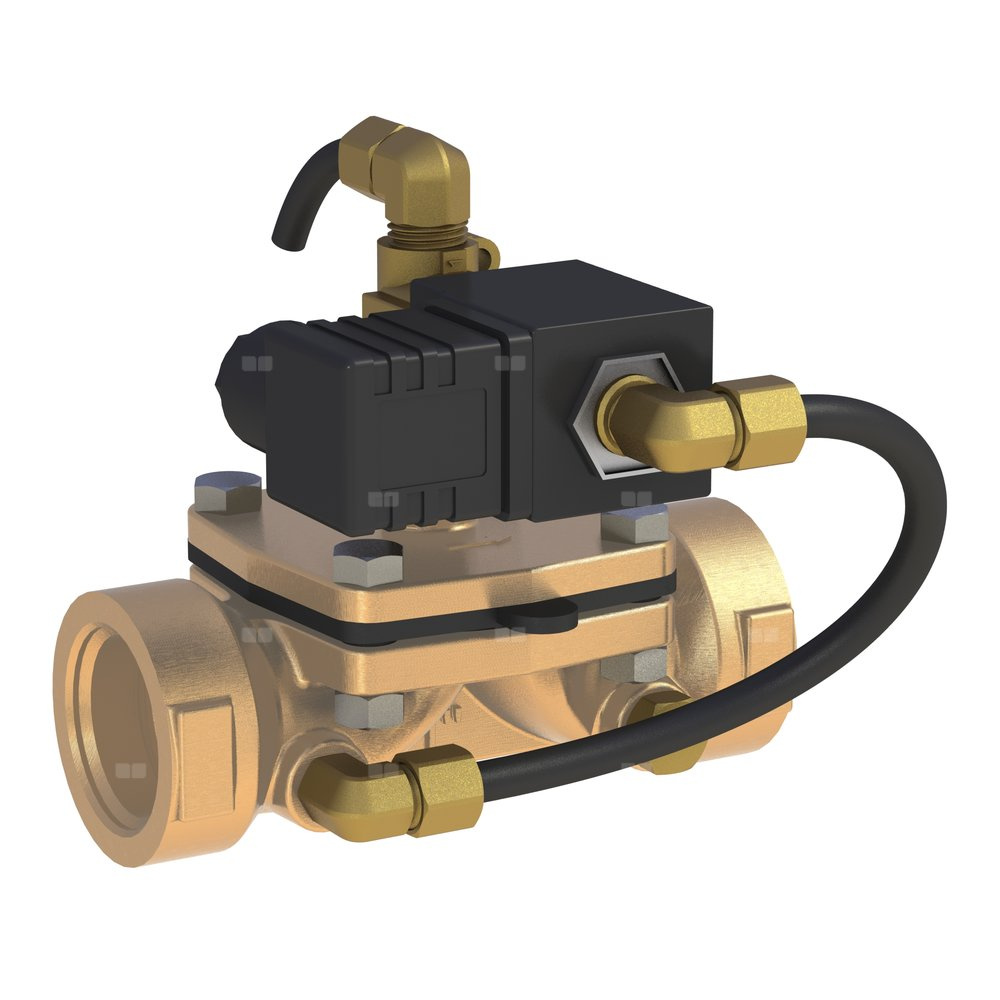

Zawór elektromagnetyczny, przyłącze gwintowane, 3/4", normalnie otwarty, 24 V
Zawory elektromagnetyczne tego typu znajdują głównie zastosowanie jako zawory odcinające. Sterowanie odbywa się za pomocą zintegrowanego pilotowego zaworu elektromagnetycznego. Zwarta budowa zaworów umożliwia montaż nawet w miejscach o ograniczonej przestrzeni, np. kanałach.
Zawory te mogą być stosowane w obiektach handlowych i przemysłowych z zachowaniem dopuszczalnych parametrów pracy.
CERTYFIKATY
PZH
WŁAŚCIWOŚCI
• Duży przepływ
• Mały ciężar
• Podłączenie przewodu impulsowego nie jest konieczne
• Zawory pilotowe występują w dwóch wersjach –normalnie zamknięty i normalnie otwarty
• Serwis i obsługa bez konieczności demontażu z rurociągu
• Wewnętrzny układ regulacji
• Niezawodny
• Wymienny wkład zaworu
• Wszystkie materiały posiadają dopuszczenia na wodę pitną
ZASADA DZIAŁANIA
Pilotowy zawór elektromagnetyczny, aktywowany przez napięcie elektryczne, otwiera lub zamyka zawór główny. Przy braku ciśnienia zawór główny pozostaje zamknięty. Po otwarciu dopływu wody do zaworu, wzrastające ciśnienie podnosi membranę i otwiera zawór – woda przepływa do części wylotowej. W przypadku, gdy pilotowy zawór elektromagnetyczny jest zamknięty (przy braku napięcia w wersji NZ), woda z części wlotowej dostaje się do komory nad przeponą. Poddana wpływowi ciśnienia wlotowego powierzchnia górna przepony jest większa od powierzchni dolnej przepony w związku z czym siła działająca na przeponę od góry jest większa od siły działającej na przeponę od dołu – zawór główny zamyka się.
Po podaniu napięcia na cewkę, zawór pilotowy otwiera się, a woda z przestrzeni nad przeponą wypływa na zewnątrz. Ciśnienie w komorze spada i przepona podnosi się, otwierając zawór główny.
MONTAŻ
Warunki montażu
• Zamontować zawory odcinające po obu stronach zaworu
• Przed zaworem zainstalować filtr skośny zabezpieczający przed większymi zanieczyszczeniami
• Miejsce montażu powinno być zabezpieczone przed mrozem oraz łatwo dostępne, by ułatwić serwis i obsługę bez konieczności demontażu zaworu z instalacji
• Zachować właściwy kierunek przepływu (wskazany na korpusie)
• Zapewnić prosty odcinek rury przed regulatorem, co najmniej o długości 3 średnic oraz za regulatorem, co najmniej o długości 5 średnic nominalnych zaworu (zgodnie z normą PN-EN 806-2)
• Ze względu na możliwość wypływu wody na zewnątrz zaworu w takcie otwierania przepływu, należy zapewnić odwodnienie
• Zawór wymaga regularnego serwisu zgodnie z normą PN-EN 806-5
• Czynności sprawdzające prawidłowość działania zaworu mogą być przeprowadzone tylko na pracującej instalacji
Marka
Kod IK
Symbol
MV300/MV100-3/4BB
Rodzaj towaru
Sterowanie systemami grzewczymi
Długość towaru w centymetrachWięcej
Długość towaru w centymetrach
11.2
Wysokość towaru w centymetrachWięcej
Wysokość towaru w centymetrach
4.3
Szerokość towaru w centymetrachWięcej
Szerokość towaru w centymetrach
6.8
Strona www producenta
www.honeywell.com.pl
