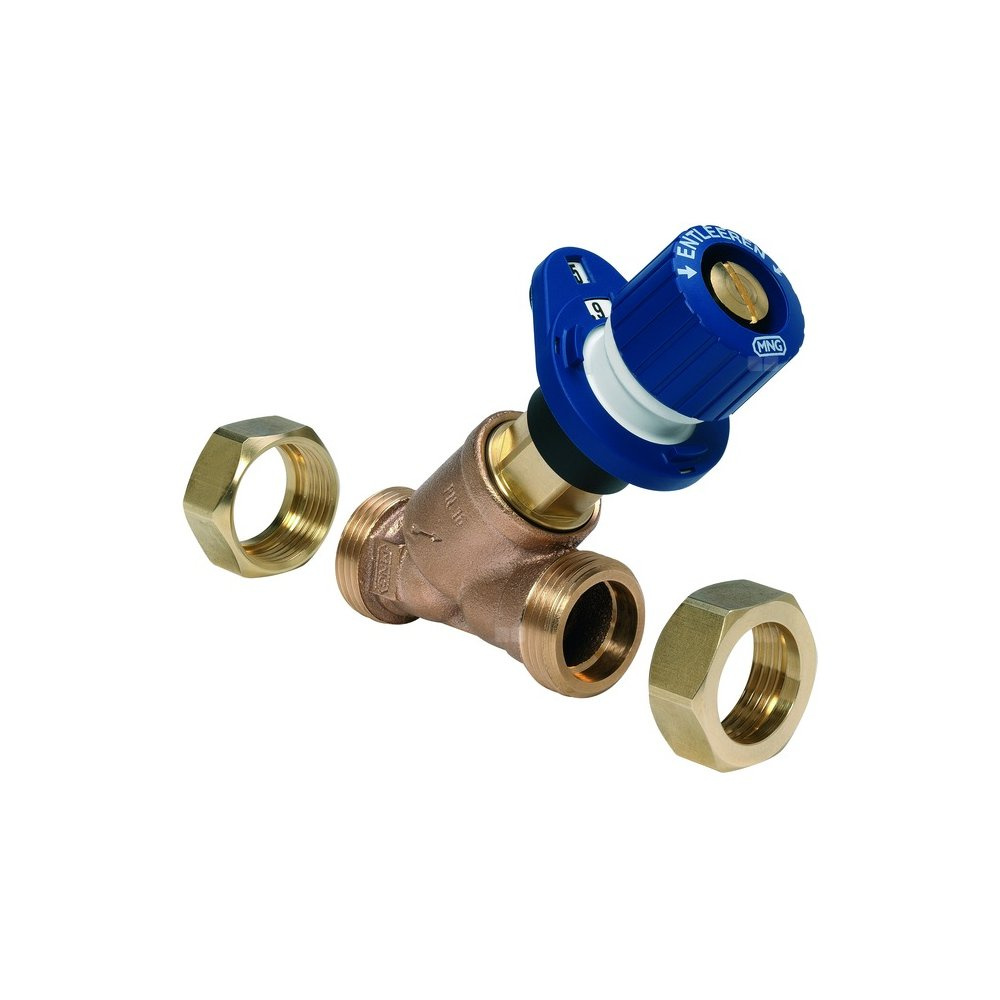

Zawór z nastawą Kombi 3-Plus niebieski, powrót, 3/4", gw. zewn.
Zrównoważenie hydrauliczne jest ważnym wymogiem dla
prawidłowego działania instalacji grzewczej lub
klimatyzacyjnej. W systemach niezrównoważonych może występować nadmiar lub niedobór gorącej wody do poszczególnych grzejników lub obiegów. Poza prawidłowym doborem zaworów grzejnikowych niezbędna jest także regulacja pojedynczych obiegów – w niektórych przypadkach wymagana przez lokalne przepisy. Te wymogi są spełnione przez zawory równoważąco – odcinające Kombi-3-plus. V5000 Kombi-3-plus CZERWONY to zawór pomiarowy ze stałą kryzą do montażu na zasilaniu z dodatkowymi funkcjami odcięcia, opróżniania i napełniania. V5010 Kombi-3-plus NIEBIESKI to zawór równoważący z nastawą wstępną z dodatkowymi funkcjami odcięcia opróżnienia i napełnienia. Zawór można instalować na przewodzie powrotnym (zalecane) lub zasilającym (opcjonalnie) W połączeniu z regulatorem membranowym V5012 Kombi-DP Kombi-3-plus NIEBIESKI montowany na powrocie może zostać rozbudowany do automatycznego zaworu równoważącego - nawet po przekazaniu instalacji do eksploatacji.
WŁAŚCIWOŚCI
• Zawór kombi-3-plus NIEBIESKI DN10 do DN40 może być wyposażony w regulator membranowy bez demontażu i przerwy pracy instalacji
• Wysoka dokładność nastawy wstępnej dzięki szerokiemu zakresowi podziałki
• Widoczna nastawa wstępna z ukrytym pokrętłem (Kombi-3-plus NIEBIESKI)
• Wszystkie funkcje zaworów Kombi-3-plus są realizowane przez trzpień
• Zestaw Kombi-3-plus CZERWONY i NIEBIESKI umożliwia jednoczesny pomiar na zasilaniu i nastawę wstępną na powrocie
• Solidny korpus zaworu z odpornego na korozję czerwonego brązu
• Dostępny w wymiarach do DN80
• Bezobsługowy trzpień z podwójnym uszczelnieniem O-ring
• Uszczelnienie gniazda PTFE
SPOSÓB DZIAŁANIA
• V5000 Kombi-3-plus CZERWONY zawór odcinający z możliwością pomiaru
• V5010 Kombi-3-plus NIEBIESKI zawór równoważąco-odcinający z możliwością mogą być rozbudowy do wersji automatycznej
Kombi-3-plus CZERWONY i NIEBIESKI rozbudowywane do wersji dynamicznej poprzez:
• dodanie do zaworu Kombi-3-Plus NIEBIESKI montowanego na powrocie regulatora membranowego V5012 Kombi-DP, przekształca zawór V5010 w regulator ciśnienia różnicowego (patrz karta katalogowa Kombi-DP V5012C)
• połączenie rurką impulsową regulatora membranowego Kombi-DP z zaworem Kombi-3-Plus CZERWONY montowanym na zasilaniu
Przegląd Elementy Materiał
1 Korpus zaworu DN10 do DN20 z gwintem wewnętrznym wg DIN 2999 (ISO 7) do rur stalowych lub miedzianych i stalowych precyzyjnych 10...20 mm (patrz akcesoria) Czerwony brąz
2 Korpus zaworu DN25 do DN80 z gwintem wewnętrznym wg DIN 2999 (ISO 7) do rur gwintowanych Czerwony brąz
3 Korpus zaworu DN10 do DN50 z gwintem zewnętrznym wg ISO 228 z gwintem zewnętrznym ze złączkami (patrz akcesoria) Czerwony brąz
Pozostałe elementy
Wkład zaworu z pokrętłem ręcznym i wskaźnikiem nastawy (tylko do V5010) Mosiądz z uszczelnieniem gniazda z PTFE
Uszczelnienie gniazda PTFE
O-ringi i miękkie uszczelki EPDM
Nakrętki przyłączne Mosiądz
Pokrętło i wskaźnik nastawy tworzywo – czerwone lub niebieskie oraz białe metal - do DN65 and DN80
W celu montażu zaworów Kombi 3 Plus z gwintami zewnętrznymi zgodnymi z ISO 228 należy dobrać odpowiednie złączki (patrz Akcesoria).
Uwaga: Kombi-3-plus NIEBIESKI musi być ustawiony na wartość 1.5 (dla DN10...25) lub 1.0 (DN32...40) jeśli stosowany jest razem z regulatorem membranowym Kombi-DP V5012C (tak samo przy użyciu siłownika termoelektrycznego). Ciśnienie pompy maks. 2 bar
Marka
Kod IK
Symbol
V5010X0020
Seria
Rodzaj towaru
Zawory grzejnikowe
Długość towaru w centymetrachWięcej
Długość towaru w centymetrach
15.8
Wysokość towaru w centymetrachWięcej
Wysokość towaru w centymetrach
6
Szerokość towaru w centymetrachWięcej
Szerokość towaru w centymetrach
10.4
Strona www producenta
www.honeywell.com.pl
